Swing SAR serisi sürücüler

Esneklik...

Çünkü SAR serisinin tüm sürücüleri bir yükseklik ayarıyla donatılmıştır. Akıllı tabaka plaka sistemi sayesinde, taban plakasının ağırlığı herhangi bir zamanda arttırılabilir veya azaltabilir, dönme yönü değiştirilebilir. Düz tasarım SAR'ı güçlü bir titreşim sürüşü haline getirir.

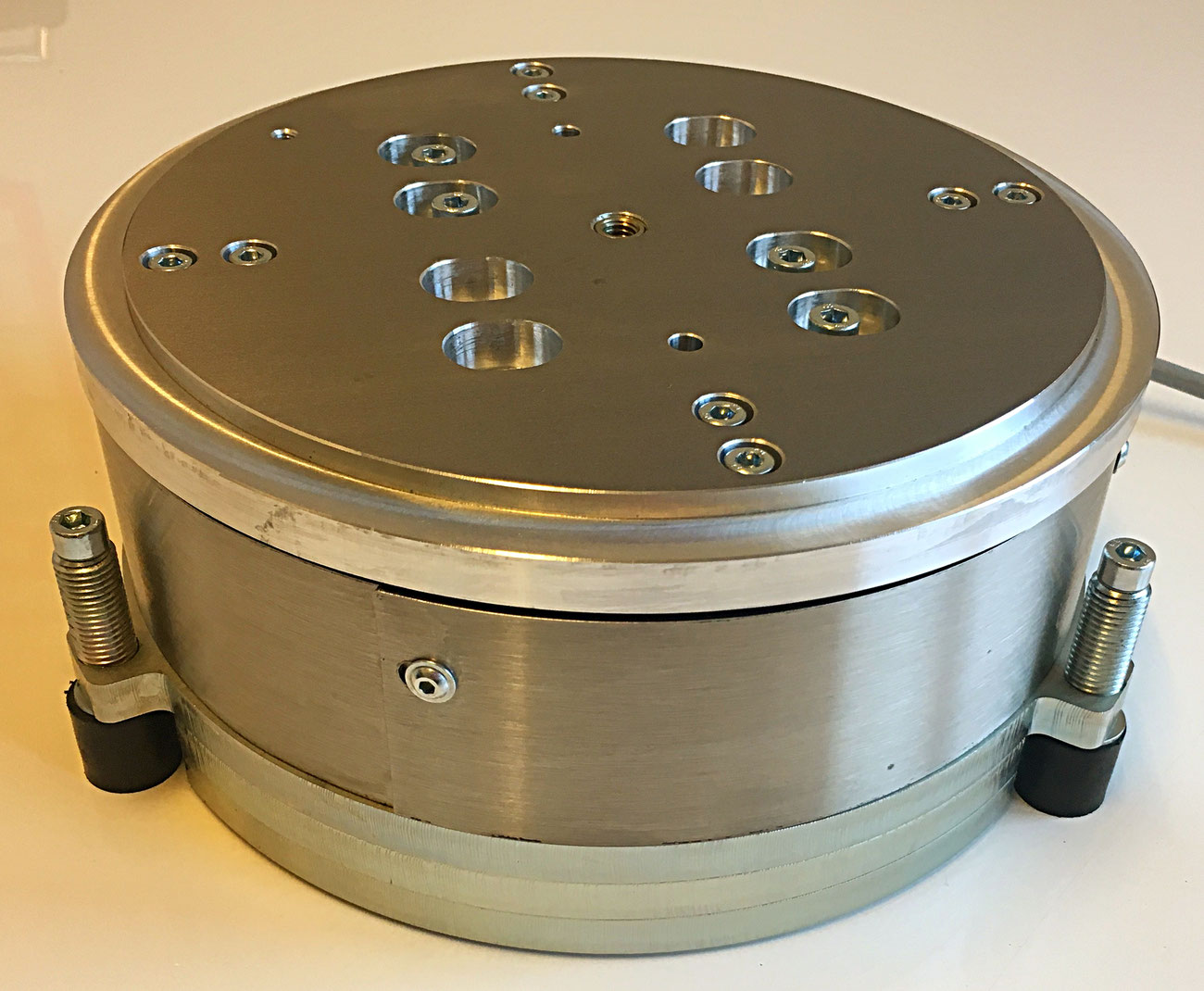

Vibrasyon dizici

Konik diziciler veri sayfası
techdat SAR.pdf
Adobe Acrobat Belgesi [238,4 KB]

indir

SAR 150 - 230 / 50Hz

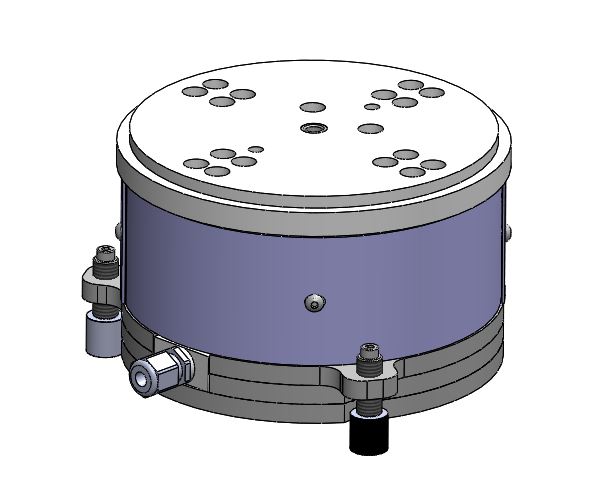

SAR-150 dizici

CAD veri sayfası
SAR 150-FL.zip
ZIP formatında sıkıştırılmış arşiv [2.7 MB]

indir

Çap

Fatura Çapı

Toplam Yükseklik

Fatura Yüksekliği

Yükseklik Ayarı

Alt Ünite Kapak Vidası

Çanak bağlantı Vidası

Ayak Çapı

Net Ağırlık

Max. Yük

Gerilim

Frekans (Standart)

Akım

Mıknatıs Sayısı

150 mm

145 mm

103 mm

98 mm

+-7 mm

M4

M8

15 mm

5.0 kg

2.0 kg

230V

50 Hz

100 VA

1

SAR 200 - 230 / 50Hz

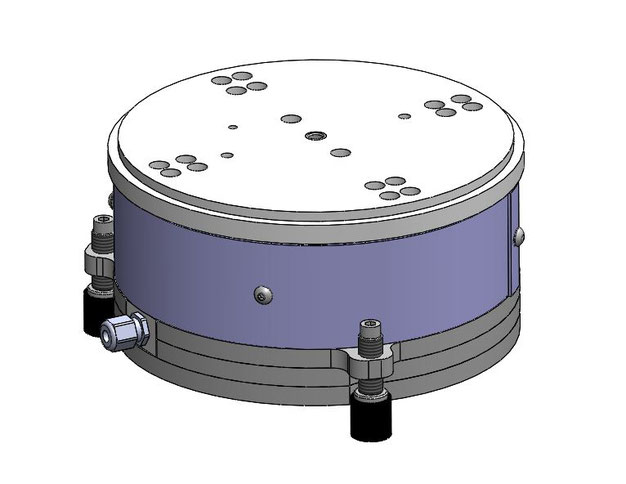

SAR-200 dizici

CAD veri sayfası
SAR 200-FL.zip
ZIP formatında sıkıştırılmış arşiv [4.5 MB]

indir

Çap

Fatura Çapı

Toplam Yükseklik

Fatura Yüksekliği

Yükseklik Ayarı

Alt Ünite Kapak Vidası

Çanak bağlantı Vidası

Ayak Çapı

Net Ağırlık

Max. Yük

Gerilim

Frekans (Standart)

Akım

Mıknatıs Sayısı

218 mm

195 mm

110 mm

105 mm

+-10 mm

M6

M8

20 mm

11.5 kg

5.0 kg

230V

50 Hz

200 VA

2

SAR 300 - 230 / 50Hz

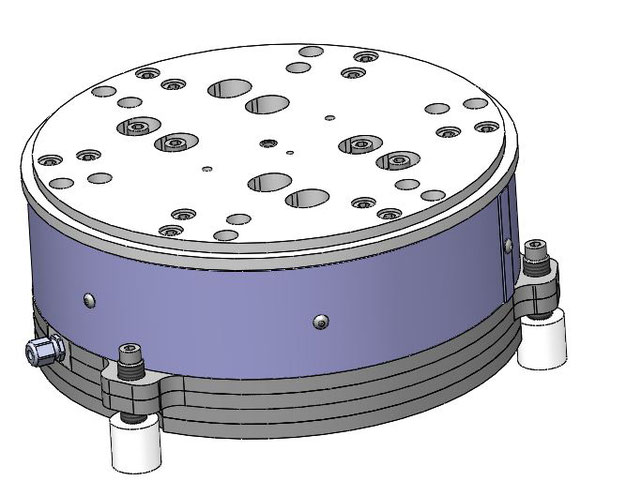

SAR-300 dizici

CAD veri sayfası
SAR 300-FL.zip
ZIP formatında sıkıştırılmış arşiv [1.7 MB]

indir

Çap

Fatura Çapı

Toplam Yükseklik

Fatura Yüksekliği

Yükseklik Ayarı

Alt Ünite Kapak Vidası

Çanak bağlantı Vidası

Ayak Çapı

Net Ağırlık

Max. Yük

Gerilim

Frekans (Standart)

Akım

Mıknatıs Sayısı

300 mm

290 mm

150 mm

143 mm

+-10 mm

M8

M8

30 mm

32.0 kg

13.0 kg

230V

50 Hz

386 VA

2

SAR 450 - 230 / 50Hz

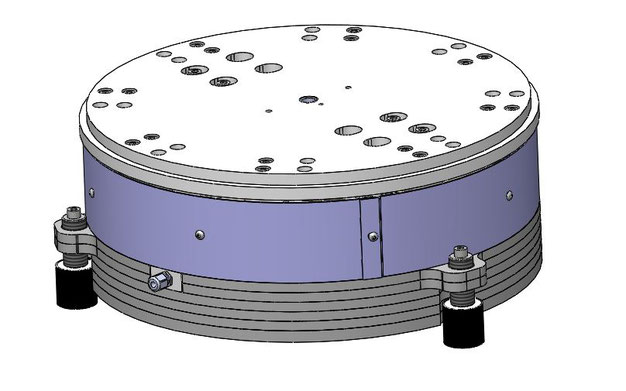

SAR-450 dizici

CAD veri sayfası
SAR 450-FL.zip
ZIP formatında sıkıştırılmış arşiv [1.8 MB]

indir

Çap

Fatura Çapı

Toplam Yükseklik

Fatura Yüksekliği

Yükseklik Ayarı

Alt Ünite Kapak Vidası

Çanak bağlantı Vidası

Ayak Çapı

Net Ağırlık

Max. Yük

Gerilim

Frekans (Standart)

Akım

Mıknatıs Sayısı

450 mm

440 mm

193 mm

181 mm

+-10 mm

M8

M16

40 mm

102.0 kg

32.0 kg

230V

50 Hz

1560 VA

2

SAR 600 - 230 / 25Hz

SAR-600 dizici

CAD veri sayfası
SAR 600-FL.zip
ZIP formatında sıkıştırılmış arşiv [2.0 MB]

indir

Çap

Fatura Çapı

Toplam Yükseklik

Fatura Yüksekliği

Yükseklik Ayarı

Alt Ünite Kapak Vidası

Çanak bağlantı Vidası

Ayak Çapı

Net Ağırlık

Max. Yük

Gerilim

Frekans (Standart)

Akım

Mıknatıs Sayısı

600 mm

590 mm

212 mm

200 mm

+-13 mm

M10

M16 + M8

50 mm

250.0 kg

45.0 kg

230V

25 Hz

1920 VA

4
